GRB-300 Bocht

GRB-300 Bocht
De getoonde tekeningen zijn illustratief.
Hieraan kunnen geen rechten worden ontleend Modeltekening
Modeltekening
Uitvoeringen
straal =
R (m)		lengte
(cm)		gewicht
(kg)		aantal
per 360°
2,001, 2157601,008
3,001, 2157633,0012
  • 1 Hijsvoorziening: 4x schroefhuls M16
  • 2 Onderzijde voorzien van 2 lepeluitsparingen 15 cm breed
Andere modellen uit deze productlijn
GRL-450 Basis
GRE-450 Eind
GRB-450 Bocht
GRH-450 Hoek
GRL-A 450 Zit
GRB-A 450 Zit Bocht
GRH-A 450 Zit Hoek
GRL-A 450 Zit Eindverloop
GRS-A1 450 Zit
GRS-A2 450 Zit
GRS-A3 450 Zit
GRL-300 Basis
GRE-300 Eind
GRH-300 Hoek
Downloads Bestekservice
Textuur
Zelfverdichtend beton
Zelfverdichtend betonZelfverdichtend beton met een dicht en strak uiterlijk.
Kleuren
Zelfverdichtend beton grijs
Zelfverdichtend beton grijs
Zelfverdichtend beton zwart gecoat
Zelfverdichtend beton zwart gecoat
Zelfverdichtend beton wit
Zelfverdichtend beton wit
Verwerking

Tijdelijke opslag

1. Bij slechte ondergrond eerst 2 beddingen neerleggen.
2. Hierop 2 balken wegleggen om het 1e element op te plaatsen.
3. De elementen niet stapelen.

Plaatsing

1. Leg op een verdichte ondergrond een fundering laag ( steenslag & betonpuin) aan met een gesloten oppervlak en verdicht deze opnieuw.
2. Bepaal met koordlijnen/laser de exacte positie en de gewenste hoogte .
4. De stelvloer of zandbed exact gelijkmatig en vlak afwerken (een rij) om onderlinge hoogte verschillen te voorkomen (foto 1).
5. Controleer opnieuw de hoogte!
3. Breng op de fundatie een stelvloer of gestabiliseerd zandbed (mengverhouding droge cement / schoon zand = 1:6) aan met een hoogte van circa 20cm.

7. Hou rekening met een voegbreedte van 5 mm tussen de elementen met het uitzetten.
8. Hijs het element en controleer of deze horizontaal in de lussen hangt (foto 3).
9. Plaats op de kopse kant van het geplaatste element 2 meegeleverde stootrubbers (foto 4).
10. Manoeuvreer het te plaatsen element naar zijn positie (voorkeur 2 man) en zorg dat de hol/dolverbinding eerste in elkaar valt (foto 5).
11. Laat het element vervolgens langzaam zakken tot net boven de grond.
12. Check of het element in lijn staat met het koord en laat het dan geheel zakken.
13. Controleer het element op hoogte en stel nodig bij met bijvoorbeeld met stelwiggen. (foto 6).
14. Trek de hijslussen rustig onder het element vandaan.
6. Zet met een strak koord de gewenste lijn uit. Neem hiervoor de buitenkant voet (achterzijde) waarbij bovenkant voet gelijk met maaiveld komt te liggen. Bij het uitzetten van het koord is het raadzaam om de dikte van de hijslussen mee te nemen. Door het koord iets ruimer te zetten wordt voorkomen dat de elementen het koord belasten/verschuiven (foto 2).

16. Na het stellen van alle elementen achterzijde aanvullen met grond.
fig. 1
fig. 2
fig. 3
fig. 4
fig. 5
fig. 6
Kwaliteit

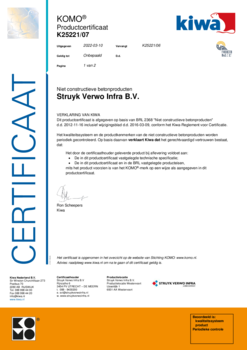

Komo

KOMO is een privaat keurmerk afgegeven door een Certificatie Instelling. Dit keurmerk toont aan dat o.a productiesprocessen, grondstof- en product controles aan de gestelde kwaliteitseisen voldoen.

Ga voor een overzicht van alle productcertificaten naar overzicht productcertificaten Download
15. Om uitspoeling van zand te voorkomen adviseren wij om een neopreen / rubber afdichting aan keerzijde van de element aan te brengen.
