“Het eindresultaat wordt mooier, de totale kosten lager”
Hoe kunnen betonnen landschapselementen van een entree, plein of boulevard zo efficiënt mogelijk geproduceerd en geplaatst worden in vloeiende lijnen zonder storende passtukken of gezaagde scheggen?
Theo van der Plas, werkvoorbereider op de verkoopafdeling van Struyk Verwo Infra vertelt over zijn samenwerking met landschapsontwerpers.
Theo: “De tekeningen die ik uitwerk betreffen vaak de eerste contouren van projecten met groeneilanden, trappartijen of tribunes, waarbij het voorlopige ontwerp is goedgekeurd of een raming nodig is. Een project is vaak al in eerder stadium besproken tussen de ontwerper en een van onze projectadviseurs die adviezen geeft over de mogelijkheden van onze materialen."

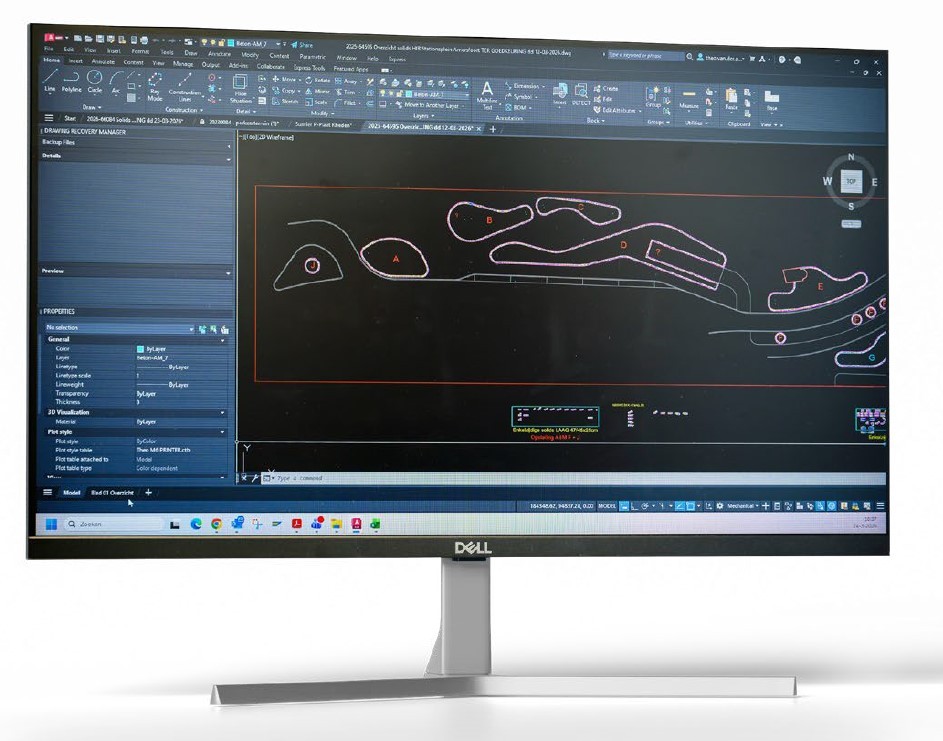

"De landschapsontwerper levert vervolgens deze contouren op een digitale ondergrond bij mij aan, waarna ik deze zo economisch mogelijk vertaal naar standaard mallen, passtukken en zo nodig nieuwe mallen. Deze eerste aanzet is op detail uitgewerkt, inclusief de 5 mm voeg die tussen de elementen moet worden aangehouden.”
Daarmee is de overzichtstekening vaak nog steeds een concept. Theo legt uit: “Soms kunnen overgangen tussen twee bochtstralen net niet mooi uitkomen, waardoor er te kleine passtukken ontstaan die het lijnenspel verstoren. Ik overleg dan vaak met de ontwerper of de lijn net wat anders kan lopen of dat we kiezen voor de inzet van een nieuwe mal. Daar pas ik dan het ontwerp op aan, tot het naar tevredenheid van de ontwerper is."
"Een ander voorbeeld is een ontwerp waarbij het maaiveld wat omhoogloopt en waarbij het lijkt of de elementen in de grond duiken. Ik doe dan vaak meteen een voorstel voor de plaatsing van een verticale scheg zodat het eiland op dat gedeelte wat hoger kan komen te staan.”
Als de overzichtstekening uitgewerkt is, worden de totale kosten van de mallen, kopschotten en elementen gecalculeerd. Pas na opdracht worden de tekeningen van de benodigde mallen verder uitgewerkt door de werkvoorbereiders van de productielocatie en de nieuwe mallen, kopschotten en wapening besteld.

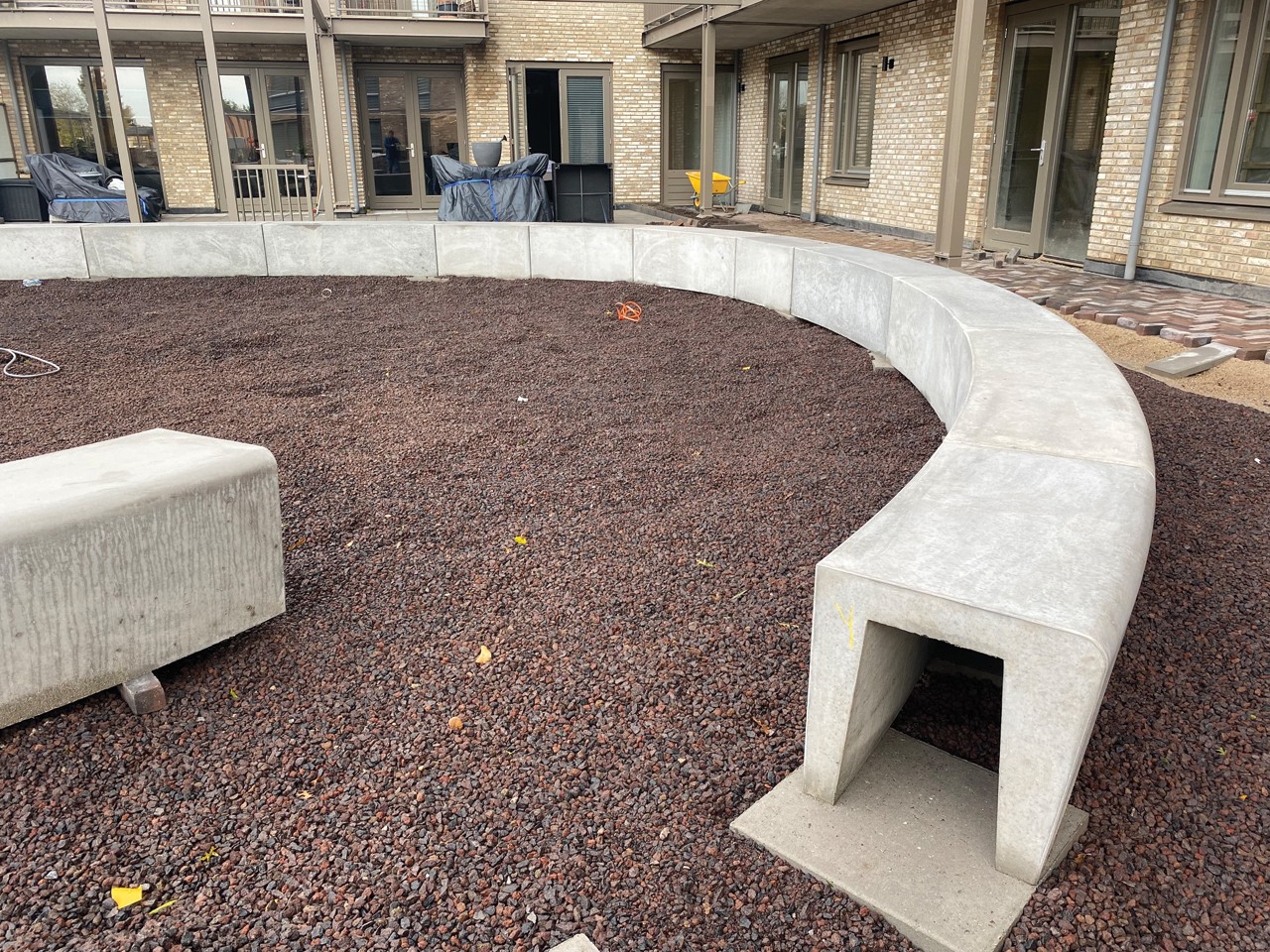

De voorbereiding met de ontwerper zorgt uiteindelijk niet alleen voor het mooiste resultaat maar ook voor de laagste kosten bij het plaatsen is Theo’s stellige overtuiging: "Hele puntstukken of afgeknotte schegstukken voor hoeken kleiner dan 90 graden maken het eiland tot een strak geplaatst geheel, waar je met een zaag niet tegen op kan werken. Je kan wel flauwe bochten maken door rechte elementen wat in te korten en deze met wat kier te plaatsen, maar je ziet altijd dat het niet vloeiend is. Met de juiste bochtstraal en lengtes van tegen de 200 cm ben je als aannemer veel sneller klaar."
Theo heeft tot slot ook nog wat tips voor het plaatsen. “Vanuit een ingelezen AutoCAD- tekening kunnen de elementen met GPS uitgezet worden. Zorg daarbij dat je meet vanuit de binnenzijde van het element. Zet verder de bochtelementen uit op de tangentpunten en zet bij langere rechtstanden meerdere punten uit ter controle. Mocht het dan toch niet passen, komt ik graag langs om te kijken wat het probleem is. Soms is per ongeluk het verkeerde element gebruikt, is er een maatafwijking in het product of is er net iets te veel ruimte tussen de elementen aangehouden. Ik kom dan met een rolmaat langs om een en ander na te meten, want ik zie het liefst dat mijn tekenwerk ook in de werkelijkheid precies uitkomt.”
